En cette fin d'année plutôt enneigée, et si vous êtes bloqués chez vous, vous serez sans doute heureux de savoir qu'on pense à vos longues soirées au coin du feu. Ce bricolage vous réchauffera, à sa manière, tout en donnant un petit côté "geek" à vos réveillons, ou à votre bureau :

nous vous proposons de faire un lampion d'inspiration japonaise à plus d'un titre. En effet, sous son aspect épuré et traditionnel, se cache un gadget USB, qui lui aussi tend à devenir une tradition au pays du soleil levant.

Les photos étant issues d'un GSM, leur qualité est malheureusement pas très bonne. Veuillez nous en excuser. D'autre part, ce bricolage fait appel à des connaissances en électronique et au port USB de l'ordinateur, nous ne pourrions être tenus responsable en cas de dommage dû à un court-circuit provoqué par ce bricolage.

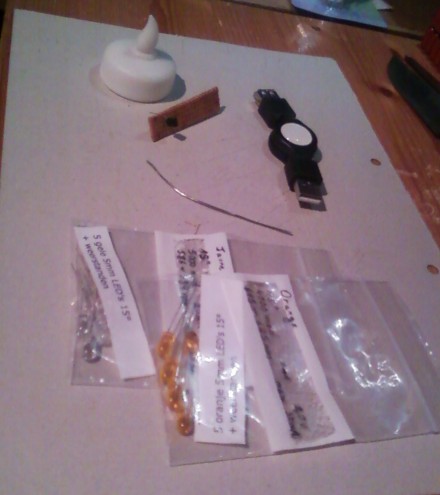

Pour la partie électronique de ce bricolage, nous avons besoin de (voir photo):
- une vraie fausse bougie qu'elle-est-moche-mais-c'est-pas-grave;
- un cable USB le plus souple possible (ici une rallonge-adaptateur de voyage qui s'enroule);
- un morceau de platine d'essai;
- quelques composants (régulateur LM317 en boitier TO92, résistance de 120 Ohms et 180 Ohms, 2 pins femelles droites)

Donc l'idée est d'utiliser le 5V du port USB, pour alimenter la vraie-fausse bougie, qui, à l'origine, est alimentée par une pile-bouton de 3V. Par précaution, ne sachant pas quelles sont les limites du composant électronique utilisé, un LM317 est monté en régulateur de tension, moyennant les résistances de 120 et 180 Ohms (ce qui donne en réalité 3,125V théorique).

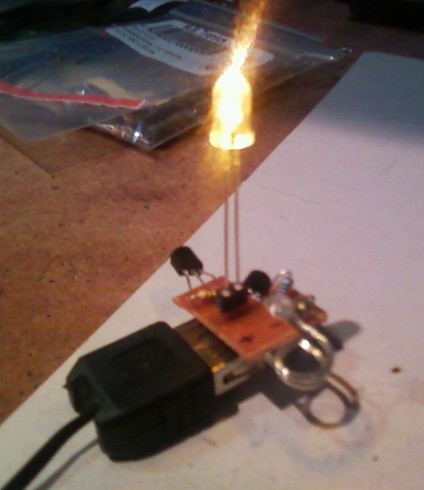

Cette partie régulation est montée sur une platine d'essai de 4 "points" de largeur, qui par chance entre dans un connecteur USB A femelle. L'épaisseur à juste été adaptée, en soudant un fin fil sur les 2 pistes utilisées pour le +5V et la masse, afin de s'assurer du bon maintient en place et un bon contact électrique.

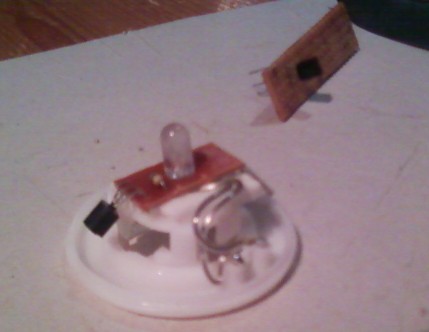

Après avoir ouvert la bougie et repéré les éléments, le circuit original de la bougie a été soudé à la sortie du régulateur et à la masse (en lieu et place des pôles positifs et négatifs du porte-pile d'origine). La led peut être déssoudée et mise sur un petit support de type "Tulipe" de 2 pins femelles, pour pouvoir remplacer ou changer la led par exemple (rouge/jaune/ambre, mais une led dans les tons bleu/vert et blanc n'éclairera sans doute pas ou peu, la tension étant trop faible pour ce type de led).



La partie électronique étant terminée, il ne reste plus qu'à faire le lampion. Pour celui-ci, une baguette de bois de 7mm de côté (section carrée) a été utilisée, ainsi que de la colle, un cutter, une petite scie, et une chute de voile non tissé (parfois utilisé par les fleuristes, trouvable dans les magasins de matériaux décoratifs entre autre).

Ce lampion-ci fait 12,7 cm de hauteur, et 8,2 de côté (mais des carrés de 7,5cm de côté, en haut et en bas).

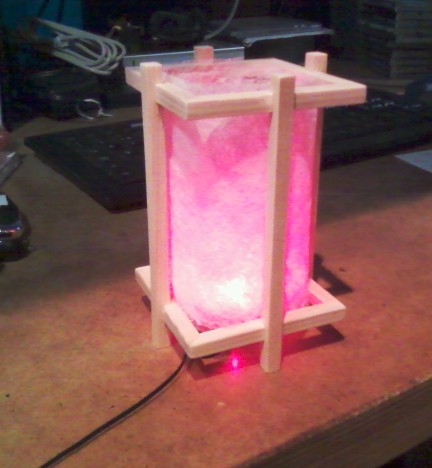

Tout n'est pas encore terminé, mais posé sur la partie bougie, et avec une led rouge (même si sur la photo ça donne plutôt rose), ça donne ceci :



Dans le feu de l'action, l'appareil photo a été écarté de l'établi, ce qui explique le manque de photos pour cette partie plus décorative (puis ce n'est pas la partie la plus geek non plus...).

En espérant vous avoir donné des idées ou envie de réaliser ce montage lors de vos longues soirées d'hiver, à bientôt et joyeuses fêtes de fin d'année !
