7. Souder le récepteur à l'autre bout des fils

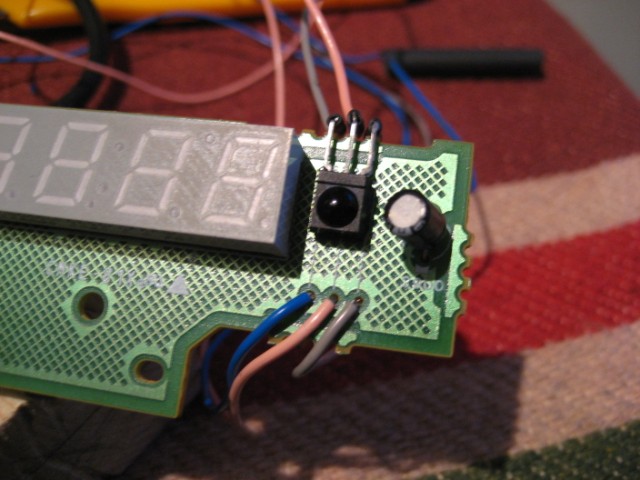

8. Avec un point de Glu, coller le récepteur là où il était, à l'envers, avec les pattes au dessus de la platine.


9. TESTER QUE CA FONCTIONNE TOUJOURS!!!


10. Couper les trois fils au milieu

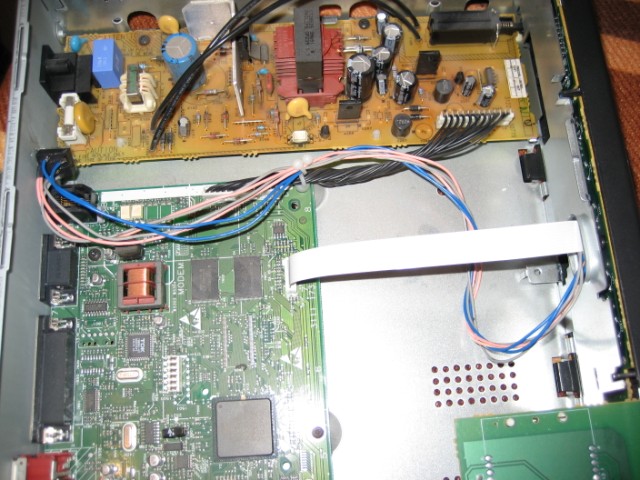

11. Raccorder les 6 extrémités de fils sur la prise à balancier Il y a 5 broches : masse, entrée gauche, sortie gauche, entrée droite et

sortie droite. Lorsque rien n'est branché dans la prise les entrées communiquent avec les sorties correspondantes. Si une fiche est enfoncée

dans la prise, les sorties sont coupées et les entrées communiquent avec la fiche.
Par ce système, lorsqu'un autre récepteur est branché, celui d'origine est inactif.
- Les deux fils de masse sur la masse (ceux du centre du récepteur, les roses sur l'illustration)
- Le bleu de la platine sur l'entrée gauche
- Le bleu du récepteur sur la sortie gauche
- Le gris de la platine sur l'entrée droite
- Le gris du récepteur sur la sortie droite

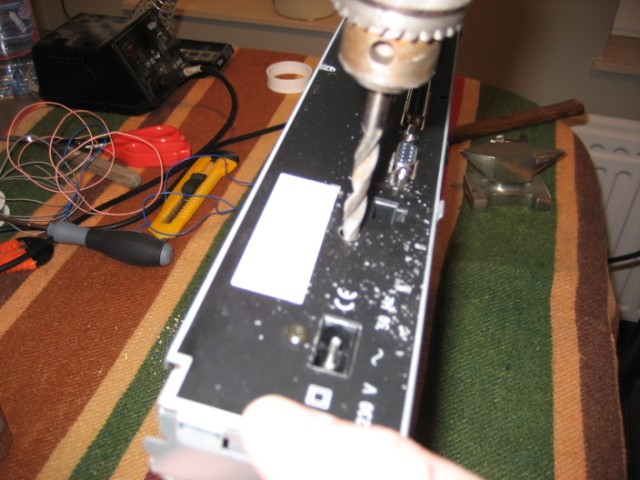

12. Choirir un emplacement pour la prise et faire le trou


13. Mettre la prise à sa place

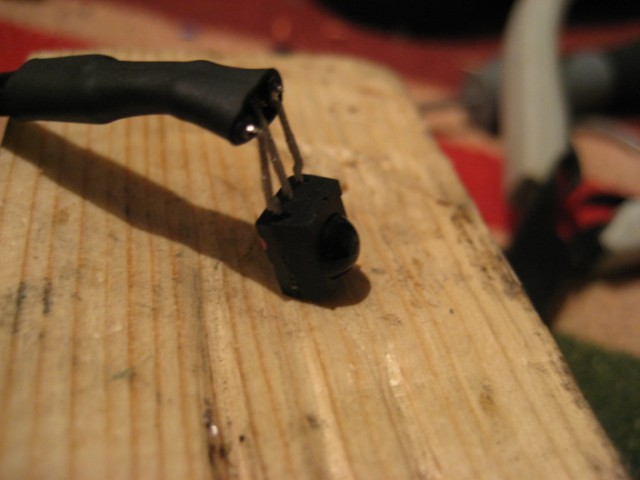

14. Au bout du "fil de casque" (comprenez : un fil de la longueur nécessaire à trois brins munie d'une fiche mini-jack stéréo), souder le

récepteur IR que vous vous serez procuré chez votre revendeur de matériel électronique favori ou sur un décodeur que vous auriez trouvé dans

une poubelle

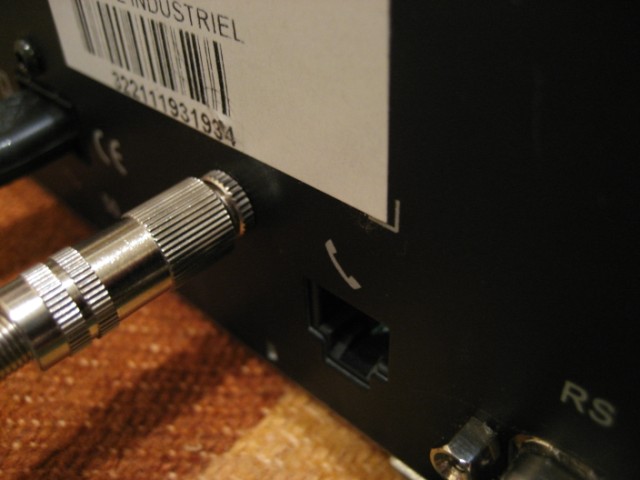

15. Brancher


16. TESTER LE TOUT AVANT DE REMETTRE TOUT EN PLACE!!!
