Un petit tour dans l'histoire et dans nos greniers et je vous ai déterré un bon vieux scanner à main, un bijou de technologie qui supportait, à l'époque, 256 niveaux de gris! Une pure merveille de technologie qui vous obligait à suer en avançant de manière continue lorsque vous scanniez un document assez long et avec lequel il était téméraire de vouloir scanner un A4.



Admirons donc ce bijou de technologie, un peu antique, mais qui a rendu de bons et loyaux services à son époque. On remarquera les fabuleux boutons sur la gauche, le plus gros, pour démarrer le scanner et qu'il faut maintenir enfoncer pendant toute la durée du scan, comme si il n'était pas déjà assez difficile de scanner droit. Le deuxième, quand à lui, permettait de scanner en 256 niveaux de gris, ou en réduisant jusqu'à 2 couleurs, le top donc. Le troisième bouton étant, si ma mémoire est bonne, le bouton pour régler le contraste.



Comme vous le voyez donc, c'était un Highscreen GreyScan 256. Pas la peine de chercher sur le net, on ne trouve quasi aucune information sur cet oiseau bizarre, il date, si mes souvenirs sont bons, de l'époque de gloire des 486 DX50, soit bien avant la démocratisation d'Internet.



Et oui, déjà à l'époque, l'usine du monde c'était en asie, ici, un joli Made In Taiwan.

Assez discuté, il est temps d'ouvrir la bête. Assez facile à ouvrir d'ailleurs, 2 simples vis et le tour est joué, cela change des fixations des disques ou d'un caméscope DV...

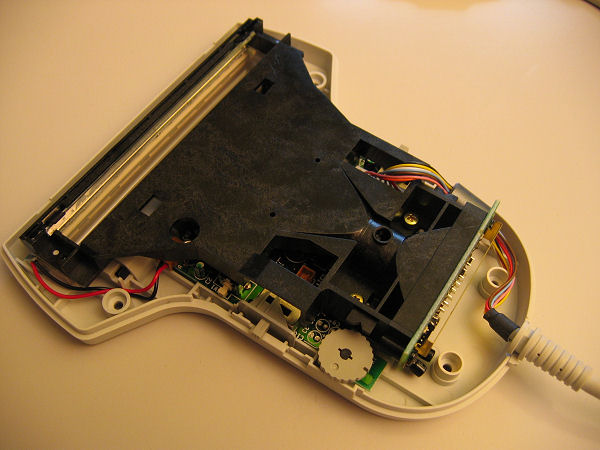

Pas grand chose déjà comme électronique, un tout petit circuit, et plusieurs mécanismes pour les boutons de contrôle, mais le système reste assez simple en fait.

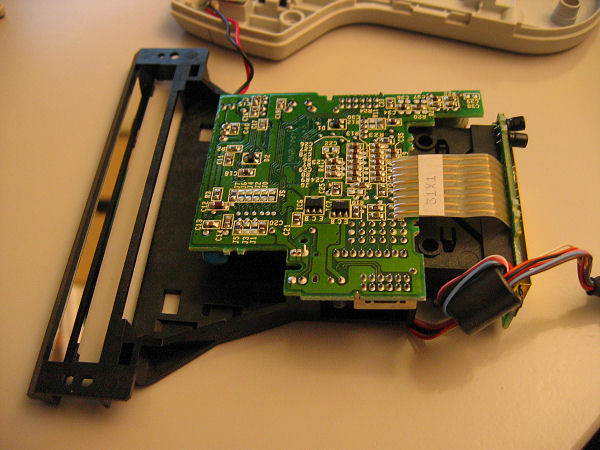

En dessous du circuit, une source lumineuse se réfléchit dans le miroir à gauche pour éclairer le document que l'on scanne. Assez rudimentaire, mais efficace.

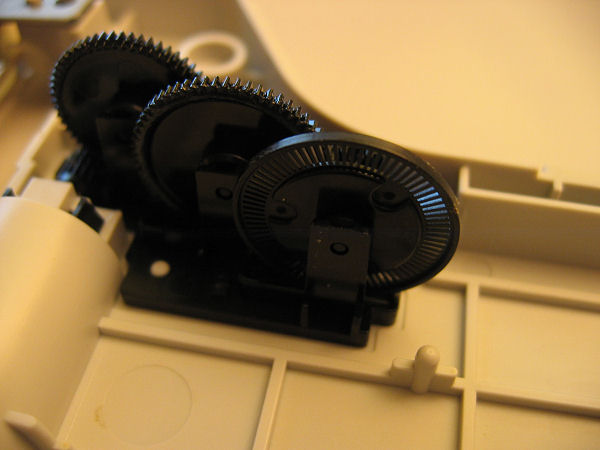

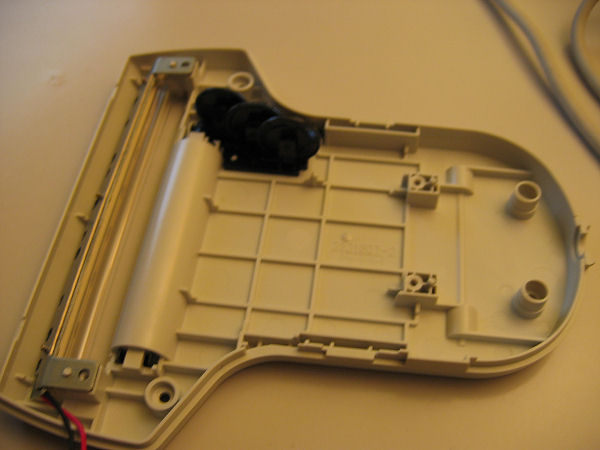

Pour que le tout arrive à rouler d'une façon assez homogène, la roulette sous le scanner a été couplée à 3 autres roues. Je ne sais pas si le dispositif était très efficace, mais le roulement a encore l'air assez homogène.

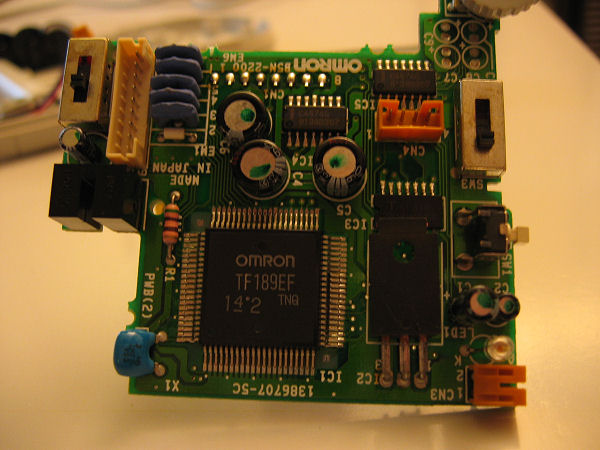

Si on retourne le circuit, on peut admirer les magnifiques boutons de contrôle de précision du scanner. Pas moyen de trouver grand chose sur le chip Omron TF 189EF sur le net, il n'a pas l'air d'être extrêmement connu, il faut dire qu'il a quand même au minimum 10 ans.



Au niveau de l'éclairage du document scanné, cela se limite à cette simple petite source lumineuse. Fermé et en fonctionnement, j'aurais plutôt penché pour une source de lumière plus puissante ou plus grande, mais non, c'est tout.

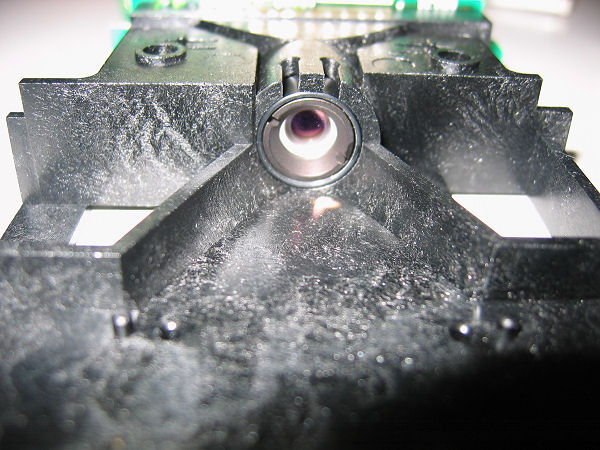

Un dernier petit composant, c'est rare qu'on puisse en voir de ses petits yeux, ce sont les capteurs, les yeux de notre scanner.



Et voila, la vie est dure, mais notre scanner terminera sa vie ici. Il faut dire qu'à l'époque, en plus d'avoir du mal à scanner une demi feuille sans faire d'à-coup, il fallait en plus installer une carte ISA dans notre ordinateur et de ce côté, plus moyen d'en faire grand chose actuellement.
